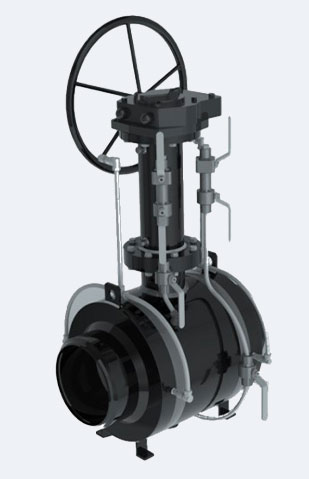

VALVOLE A SFERA TRUNNION TOTALMENTE SALDATE
Valvole ad alte prestazioni per applicazioni nei settori oil & gas, acqua ed energia
Le valvole a sfera trunnion totalmente saldate Negri Fratelli sono progettate per garantire massima sicurezza, affidabilità e prestazioni durature nel tempo. La costruzione totalmente saldata elimina qualsiasi rischio di perdita e riduce al minimo la manutenzione, rendendole ideali sia per installazioni interrate che fuori terra.
Queste valvole trovano impiego in un’ampia gamma di applicazioni, tra cui condotte di distribuzione e trasporto di gas e idrogeno, stazioni di compressione e misura, impianti di stoccaggio del gas, stabilimenti industriali e reti di teleriscaldamento.
- Corpo totalmente saldato
- Passaggio totale o ridotto
- Tenuta bidirezionale con design Double Block & Bleed (DBB)
- Sfera piena con passaggio cilindrico privo di cavità interne
- Seggi a semplice effetto con rilascio automatico della sovrapressione nel corpo valvola
- Stelo anti-espulsione
- Diverse opzioni di azionamento: manuale con leva, quadro o riduttore (asportabile o fisso, con volantino o rinvio a 90°) o motorizzato con attuatore
- Collaudo: prove idrostatiche e pneumatiche conformi a API 6D, EN 13774, EN 14141 (altri test su richiesta)
- Design firesafe certificato – conforme a API 607 e ISO 10497
- Dispositivo antistatico
- Seggi a doppio effetto pistone, seggi DIB-1 / DIB-2, tenuta Primary Metal Secondary Soft (PMSS) o metallo-metallo
- Sistemi di ingrassaggio stelo e seggi
- Dispositivi di scarico e sfiato completi di valvola a sfera e/o tappo per collaudo DBB e manutenzione
- Prolunghe di manovra fisse, regolabili o telescopiche per uso interrato
- Dispositivi di sfiato linea con valvole a sfera preinstallate
- Dispositivi di lucchettaggio
- Pup pieces o scartamenti personalizzati
- Estremità in polietilene preinstallate
- Norme di progettazione: API 6D, ASME B16.34, ASME VIII DIV. 1 / 2, NACE MR0175, EN 13774, EN 14141, EN ISO 14313, EN 13942, EN ISO 17292
- Classe di pressione: ASME 150 ÷ ASME 2500 | PN 6 ÷ PN 420
- Campo di temperatura: –10°C ÷ +70°C (range differenti su richiesta)
- Gamma dimensionale: fino a DN 900 (36”)
- Estremità: a saldare di testa, flangiate, a saldare di tasca, filettate o miste
- Corpo e chiusure: in acciaio al carbonio, ottenuti da forgiato, barra o tubo
- Sfera e seggi: standard ASTM A350 Gr. LF2, altri materiali su richiesta
- Inserti seggi: morbidi (delta ring in FKM, HNBR o polimeri termoplastici come RPTFE, Devlon o Peek) o metallici (rivestimento in carburo di tungsteno/cromo); altri materiali su richiesta
- Guarnizioni: FKM, HNBR, FFKM, EPDM, grafite (altri materiali e soluzioni su richiesta)
- Progettazione e Costruzione: API 6D, EN 13774
- Firesafe: API 607, EN ISO 10497
- Direttiva Attrezzature a Pressione (PED): 2014/68/EU
- Certificazione ATEX: 2014/34/EU
