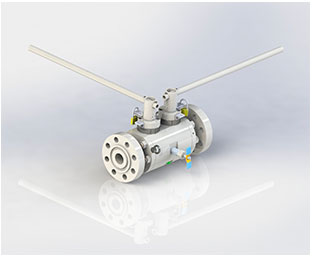

VALVOLE A SFERA FLOTTANTE TWIN BALL DOUBLE BLOCK AND BLEED
Valvole ad alte prestazioni per applicazioni nei settori oil & gas, chimico, petrolchimico, acqua ed energia
Le valvole a sfera flottante Twin Ball Double Block and Bleed di Negri Fratelli sono progettate per garantire massima sicurezza, affidabilità e facilità di manutenzione, anche in impianti critici o ad alta pressione. Il design a doppia sfera consente il blocco completo del flusso in entrambe le direzioni e lo sfiato della cavità interna.
Queste valvole trovano impiego in un’ampia gamma di applicazioni, tra cui oleodotti, raffinerie, grandi impianti energetici, sistemi di trattamento acqua e linee di processo industriali in cui la continuità operativa e la sicurezza sono fondamentali.
- Corpo con connessione imbullonata o totalmente saldata
- Passaggio totale o ridotto
- Funzione Double Block and Bleed: doppia sfera con due punti di isolamento indipendenti e sfiato della cavità interna (tramite bleed costituito da valvola o tappo), per drenare il fluido intrappolato tra le sfere
- Tenuta bidirezionale
- Sfera piena con passaggio cilindrico privo di cavità interne
- Stelo anti-espulsione con dispositivo antistatico
- Diverse opzioni di azionamento: manuale con leva o riduttore (con volantino o rinvio a 90°) o motorizzato con attuatore
- Collaudo: prove idrostatiche e pneumatiche conformi a API 6D (altri test su richiesta)
- Design firesafe certificato – conforme a API 607 e ISO 10497
- Versioni per servizio criogenico
- Dispositivi di lucchettaggio
- Norme di progettazione: API 6D, ASME B16.34, ASME VIII DIV. 1 / 2, NACE MR0175, EN ISO 14313, EN ISO 17292
- Classe di pressione: ASME 150 ÷ ASME 2500 | PN 6 ÷ PN 420
- Campo di temperatura: –10°C ÷ +70°C (range differenti su richiesta)
- Gamma dimensionale: fino a DN 250 (10”)
- Estremità: flangiate, a saldare di testa, hub
- Corpo e chiusure: in acciaio al carbonio ed inossidabile, ottenuti da forgiato o barra
- Sfera: ASTM A479 S41000, ASTM A182 F6a Cl. 2, ASTM A350 Gr. LF2, ASTM A479 S31600, ASTM A182 F316 (altri materiali su richiesta)
- Seggi: PTFE, RPTFE, Devlon, Peek, PCTFE (altri materiali su richiesta)
- Guarnizioni: FKM, HNBR, FFKM, EPDM, grafite, lip seal (altri materiali e soluzioni su richiesta)
- Progettazione e Costruzione: API 6D
- Firesafe: API 607, EN ISO 10497
- Direttiva Attrezzature a Pressione (PED): 2014/68/EU
- Certificazione ATEX: 2014/34/EU
